Kontakta oss på support@seagrid.se om du önskar hjälp med montering.
Innan du börjar, kontrollera följande
- Om pinnbulten på växelhuset är för kort för att montera sensorn, behövs ibland en längre pinnbult. Seagrid tillhandahåller dessa för motormodeller: Mecury 350/400 HP (lägg till fler).
- Vid montering på insida akterspegel kontrollera att vajern når ner hela vägen.

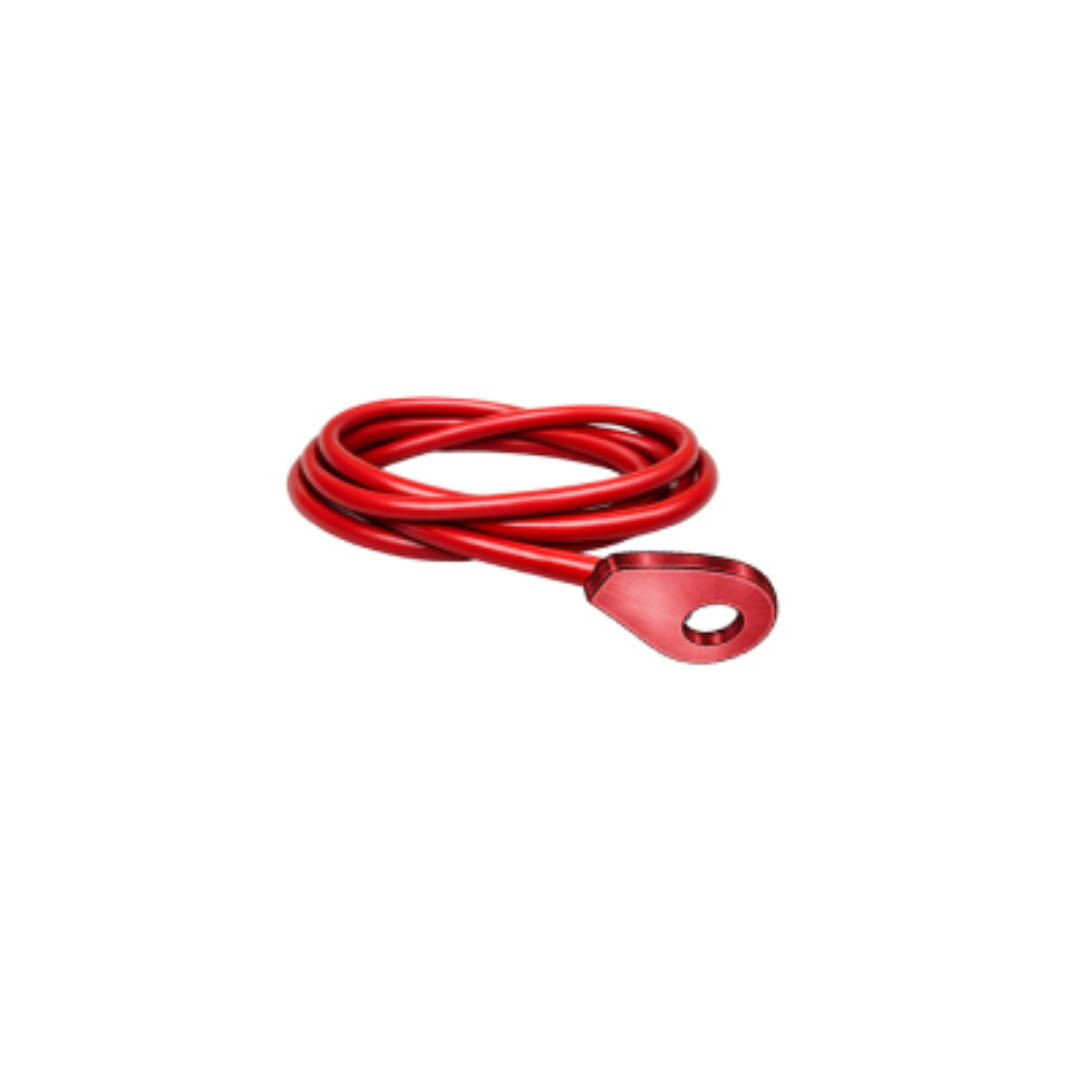

Följande komponenter behövs för att montera Seagrid växelhusvajer
1. Förberedelser
a.) Se till att larmsensorn är monterad enligt Montera sensorn på din båt.
b.) Tilta upp motorn helt
c.) Fäst växelhussensorn i kontakten på larmsensorn. Var noga med att hona och hane är vända åt rätt håll. Förstörd kontakt ersätts ej.

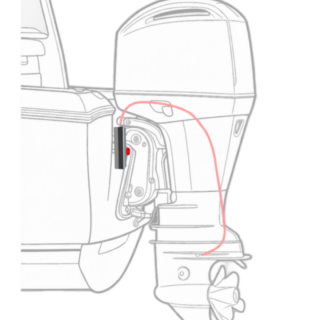

d.) Kontrollera växelhusensorns längd genon att dra vajern längs med motorn. Låt kabeln bilda en båge uppåt och sedan ned till växelhuset, såsom bilden visar.
Bågens längd kan justeras genom att antingen välja växelhusets främre eller bakre bult för montering.
2. Monter växelhussensor

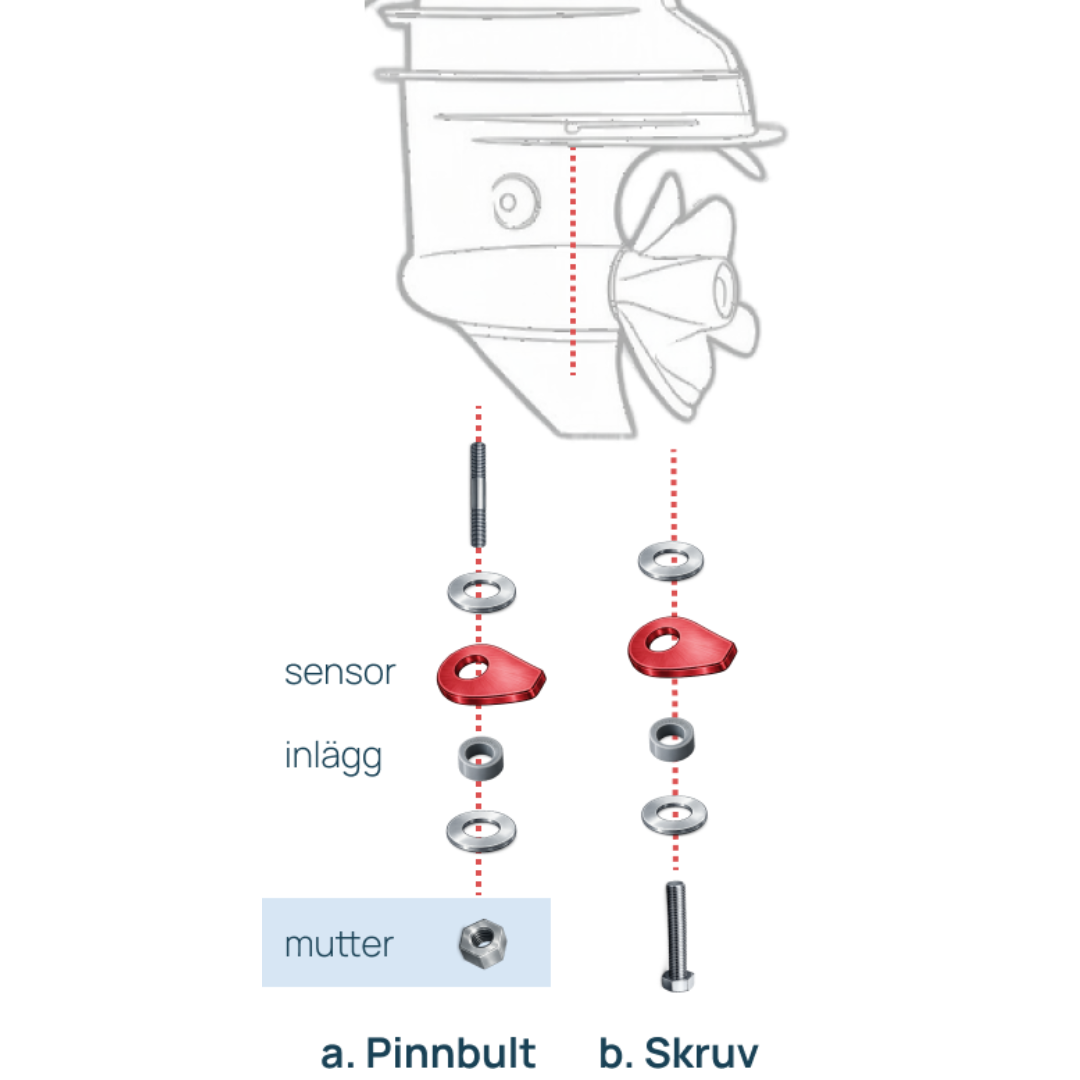

Montera växelhussensorn enligt bilden. Placera inlägget inuti växelhussensors hålighet, välj det inlägg som minimerar glapp mellan skruv/bult och sensor.
Var noga med att placera brickor över och under sensorn.
b.) Vid montering på utstickande pinnbult, skruva av den befintliga muttern och sätt fast delarna i ordningen enligt bilden. Skruva sedan tillbaka muttern ovanpå. (Åtdragningmoment 20-25 Nm )
a.) Montering på skruv
Om din motor har en skruv istället för pinnbult, skruva ur skruven och trä på delarna på skruven, för att sedan skruva tillbaka den. Åtdragningmoment 20-25 Nm)
Tips:
Trångt mellan pinnbult och växelhus: Använd det grå inlägget med assymetriskt hål i växelhussensorn.
För stort avstånd till bulten: Om muttern på växelhuset är försänkt, kan du lägga brickor mellan växelhus och sensor.
För kort pinnbult eller otillräcklig gänga: Om pinnbulten på växelhuset är för kort för att montera sensorn, behövs ofta en längre pinnbult. Vi tillhandahåller dessa för motormodeller: Mecury 350/400 HP (lägg till fler). Kontakta Seagrid för mer information.
3. Fixera vajern

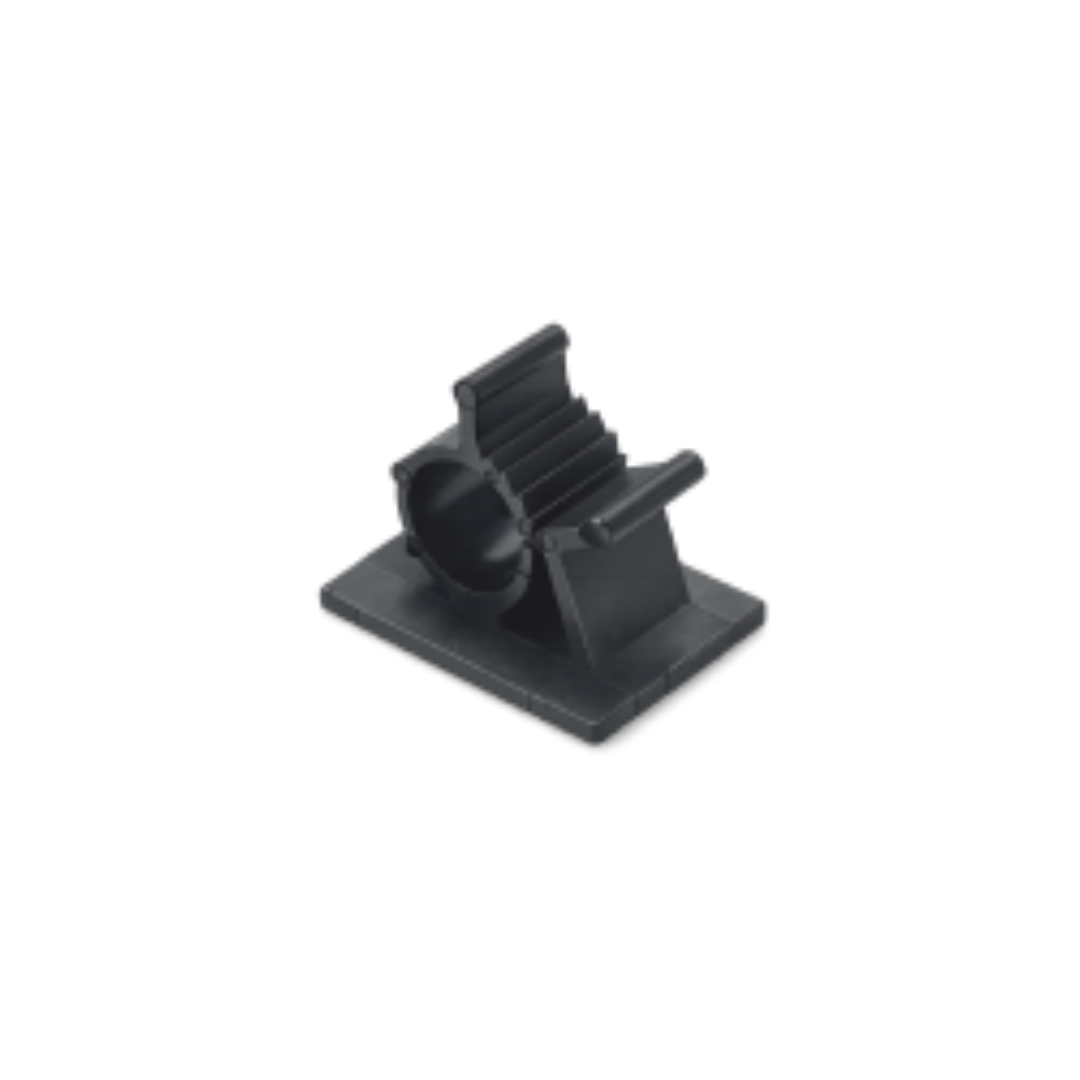

Vajern fixeras gentemot motorn med ett clips med självhäftande tejp. Det är viktigt att vajern kan löpa fritt utan att fastna vid tiltning eller rattutslag.
För att avgöra bästa position följ dessa steg.
a.) Prova dragningen. Prova först ut dragningen av kabeln. Kabelns böj-radie ska vara minst xx cm.
b.) Kontrollera klämrisk. Medan du håller kabeln i dess tilltänka position, kontrollera att kabeln eller sensorn inte kommer i kläm när du fäller upp och fäller ned motorn, samt när du svänger (fullt utslag). Kabeln ska kunna löpa fritt genom klämman.

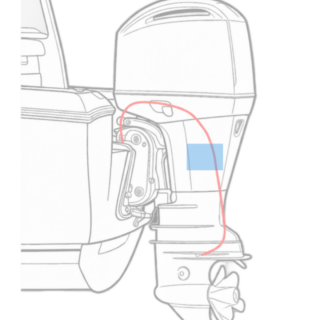

c.) Fixera kabeln i clipsen. Clipsen ska sitta i det blåmarkerade området, enligt bilden.
d.) Fäst clipsen. Tvätta av ytan på motorn där du avser att sätta klämman. Ta bort filmen från kabelklämman och fäst dem. Fixera kabeln i klämman.
4. Förlängt växelhus
Om ditt växelhus är förlängt, används passbiten mellan övre och nedre plan. Kabeln dras hela vägen ned och fästs på det nedersta planet av växelhuset, i det blåmarkerade området enligt bilden.
