Kontakta oss på support@seagrid.se om du önskar hjälp med montering.
Innan du börjar, kontrollera följande

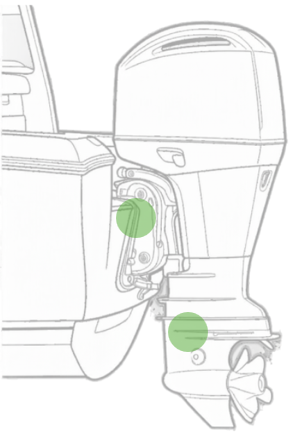

Montering av sensorn på akterspegeln
- UNF/UNC eller M12-gänga på skruvbulten på akterspegeln.
- Minst 10 mm gänga på skruvbulten för att montera sensorn.
- Skruvbulten inte sticker ut utanför motorns kurvatur.
Montering av Växelhusvajern
- Om pinnbulten på växelhuset är för kort för att montera sensorn, behövs ibland en längre pinnbult. Seagrid tillhandahåller dessa vid förfrågan.
- Vid montering på insida akterspegel kontrollera att vajern når ner hela vägen.
Montering av Seagrid utombordssensor på akterspegeln
Följande komponenter behövs för att montera Seagrid utombordssensor.
1. Identifiera plats att montera sensorn
Sensor monteras med fördel på babord sida. Vi rekommenderar att sensorn monteras på utsida akterspegel för bäst synlighet och avskräckande effekt men även minimera klämrisk vid tiltning av motorn. Kontakt för växelhussensorn pekandes uppåt.
Det är dock fullt möjligt att montera sensorn på insidan akterspegel, då monteras den horisontellt på babord sida med kontakt för växelhussensor pekandes mot styrbord.

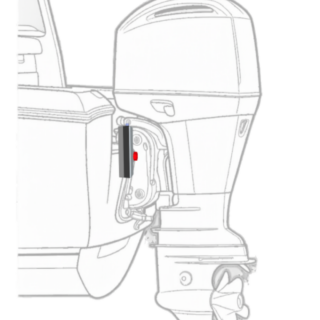

a) Utsidan av akterspegeln

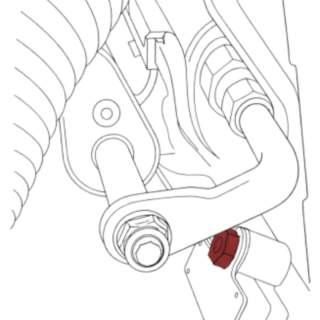

b) Insidan av akterspegeln

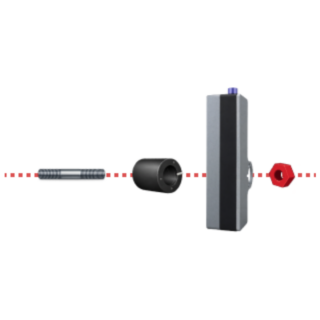

2. Montera sensorn
a) Trä hylsan över bulten på akterspegel

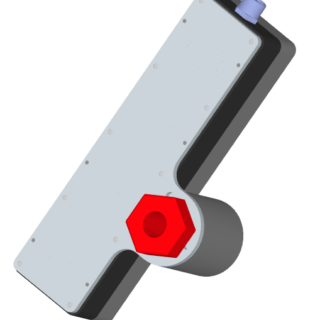

b) Trä sensorn över bulten och se till att hylsan hamnar rätt. Det finns ett spår i sensorns plåt som ska linjeras med hylsan. Magneter hjälper till att positionera.

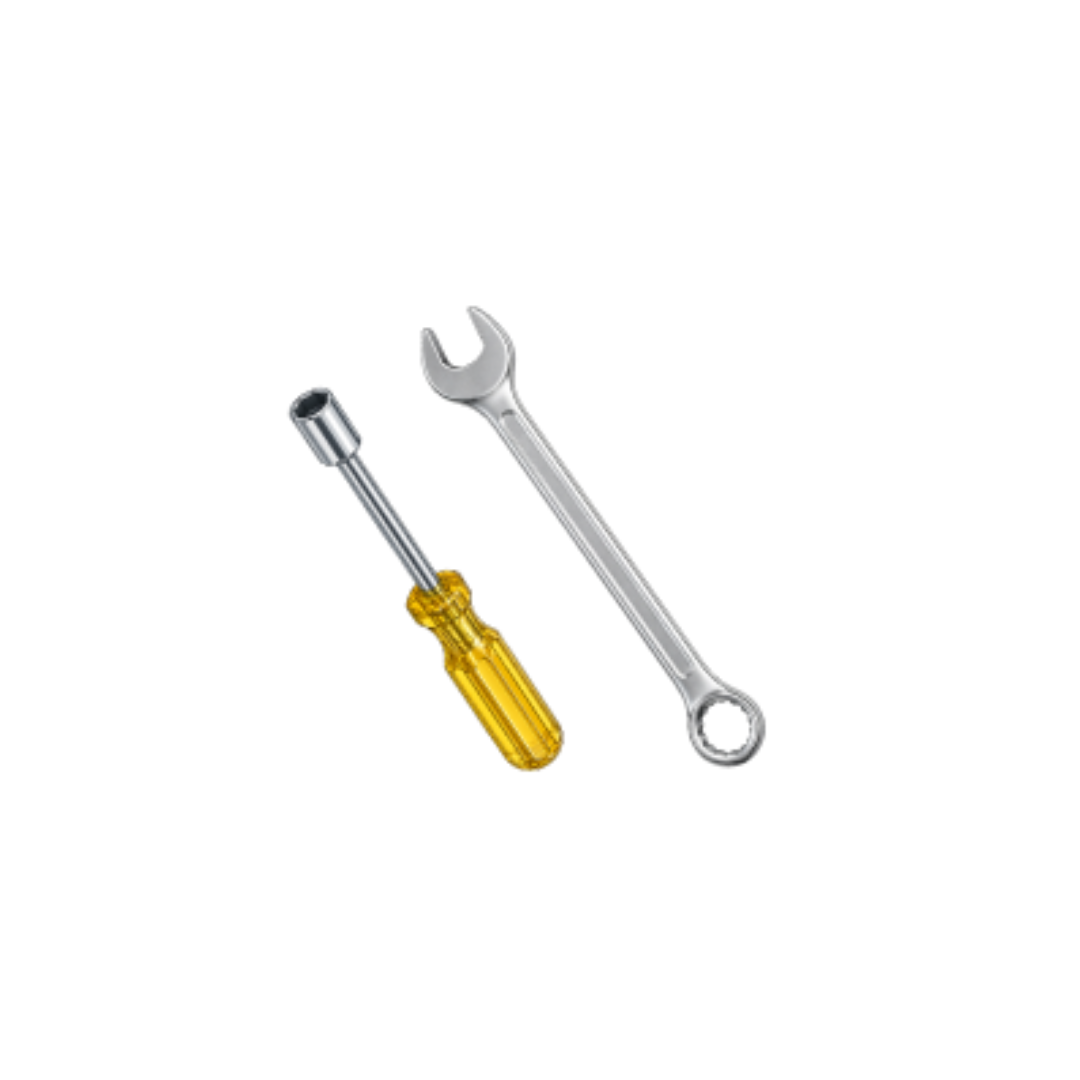

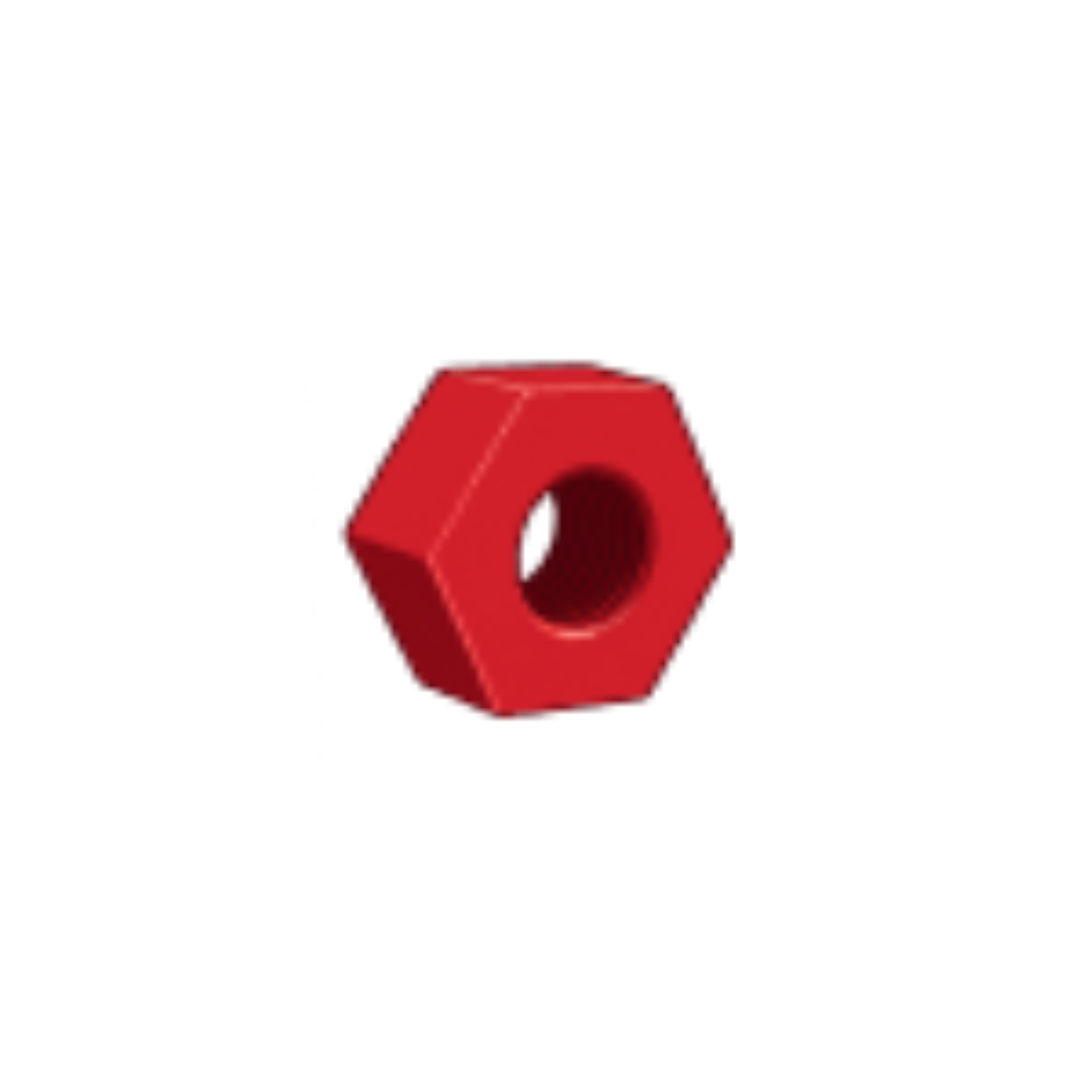

c) Fixera sensorn med den medföljande röda muttern. Dra åt muttern med en 24mm hylsa till cirka 4 Nm, vilket motsvarar normal handkraft med en vanlig hylsa.
Obs! Det är viktigt att sensorn sitter stadigt fixerad, men undvik att dra åt muttern för hårt.

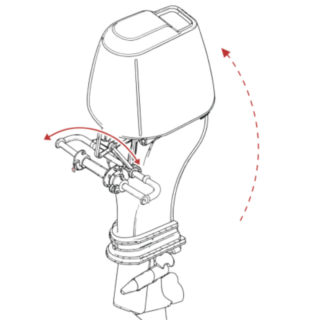

3. Kontrollera klämrisk
Kontrollera klämrisk vid uppfälld motor, samt fullt rattutslag av t.ex. styrcylinder.
OBS! Var försiktig vid denna kontroll så att inte sensorn kläms av misstag.
